مقدمه: چرا شبکه خوب با تجهیزات خوب هم قطعی می‌خورد؟

فرض کنید گران‌ترین سوئیچ سیسکو، بهترین روتر میکروتیک و کابل Cat6a اصل را خریده‌اید. اما باز هم شبکه هر چند وقت یک‌بار دچار افت سرعت، قطعی لحظه‌ای یا سوختگی پورت می‌شود.

مشکل کجاست؟

پاسخ در زیرساخت فیزیکی نهفته است. کابل‌های آویزان، خم‌شدگی بیش از حد، نبود ارت مناسب، گرمای بیش از حد و چیدمان نامناسب در رک، منابع اصلی قطعی‌های به‌ظاهر بی‌دلیل هستند.

در این مقاله، تمام اصول طراحی یک شبکه سازمانی پایدار و بدون قطعی را از صفر تا صد مرور می‌کنیم: از انتخاب رک، نحوه چیدمان پچ پنل و سوئیچ، مدیریت کابل، استانداردهای برچسب‌گذاری تا ارتینگ و خنک‌کنندگی.

بخش اول: انتخاب رک مناسب – اولین گام برای پایداری

۱. اندازه و ابعاد استاندارد

• عرض استاندارد: ۱۹ اینچ (۴۸.۳ سانتی‌متر). هر رک غیر از این اندازه را نخرید.
• عمق مورد نیاز:
• برای سوئیچ‌های معمولی و پچ پنل: عمق ۶۰ سانتی‌متر کافی است.
• برای سرورها یا سوئیچ‌های عمیق (مانند MikroTik CCR): عمق ۸۰ تا ۱۰۰ سانتی‌متر الزامی است.

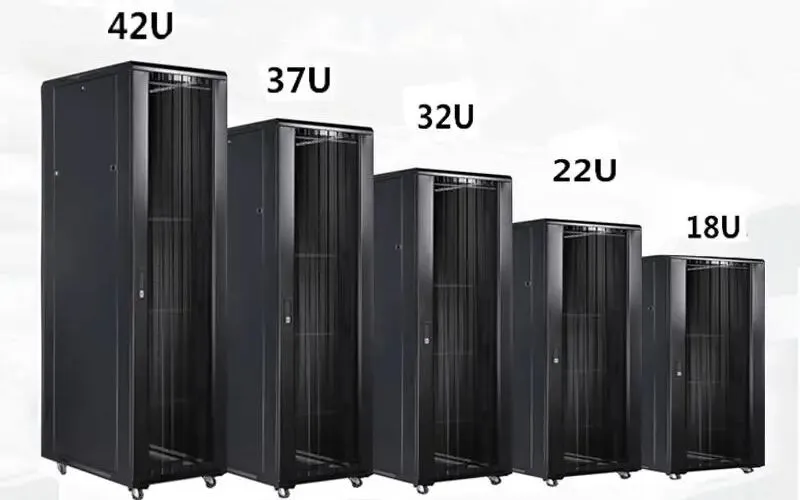

• ارتفاع بر حسب یونیت (U): هر یونیت = ۴.۴۵ سانتی‌متر.
• شرکت‌های کوچک (زیر ۵۰ نفر): رک ۱۸U تا ۲۲U
• سازمان‌های بزرگ: رک ۳۶U تا ۴۲U

۲. رک باز (Open Frame) یا بسته (Enclosed)؟

توصیه عملی: برای اکثر دفاتر اداری، رک بسته با درب شیشه‌ای جلو و درب مشبک فلزی پشت بهترین انتخاب است. درب پشت مشبک برای خروج هوای گرم ضروری است.

۳. ویژگی‌های حیاتی یک رک استاندارد

• قابلیت تنظیم عمق ریل‌ها (Adjustable Depth)
• حداقل دو نقطه اتصال ارت (Grounding Stud)
• داکت عمودی مدیریت کابل در دو طرف (چپ و راست) – این مهم‌ترین ویژگی است.

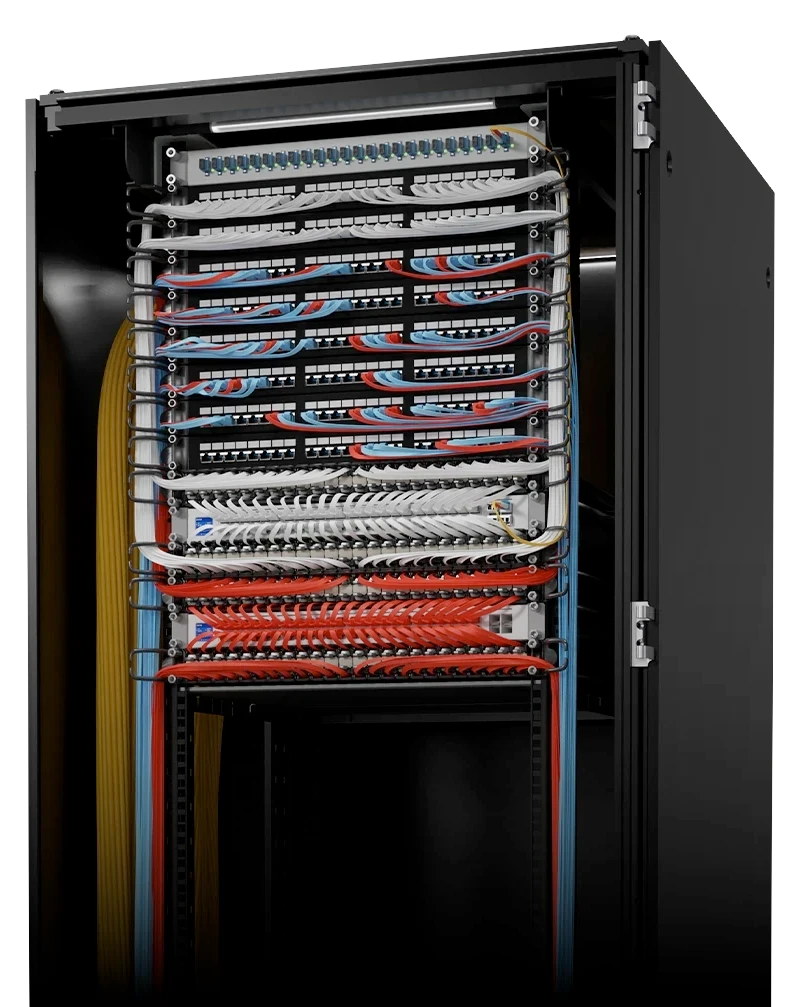

بخش دوم: چیدمان استاندارد تجهیزات در رک (از بالا به پایین)

یک چیدمان اصولی، هم مدیریت کابل را آسان می‌کند و هم خنک‌کنندگی را بهبود می‌بخشد. ترتیب استاندارد از بالا به پایین به این صورت است:

قانون طلایی شماره ۱: سوئیچ را تا حد امکان به پچ پنل خود نزدیک کنید

حداکثر فاصله مجاز بین پچ پنل و سوئیچ ۱ یونیت (۴.۴۵ سانتی‌متر) است. این فاصله کوتاه باعث می‌شود:

• طول پچ کورد از ۳۰ تا ۵۰ سانتی‌متر بیشتر نشود
• تلفات سیگنال و نویز به حداقل برسد
• مدیریت کابل بسیار ساده شود

قانون طلایی شماره ۲: سنگین‌ترین تجهیزات را در پایین رک نصب کنید

UPS و PDU سنگین هستند. نصب آنها در بالای رک باعث می‌شود رک به جلو سنگینی کند و خطر واژگونی (مخصوصاً در رک‌های متحرک) وجود دارد. همچنین گرمای UPS به سمت بالا حرکت کرده و به تجهیزات حساس آسیب می‌زند.

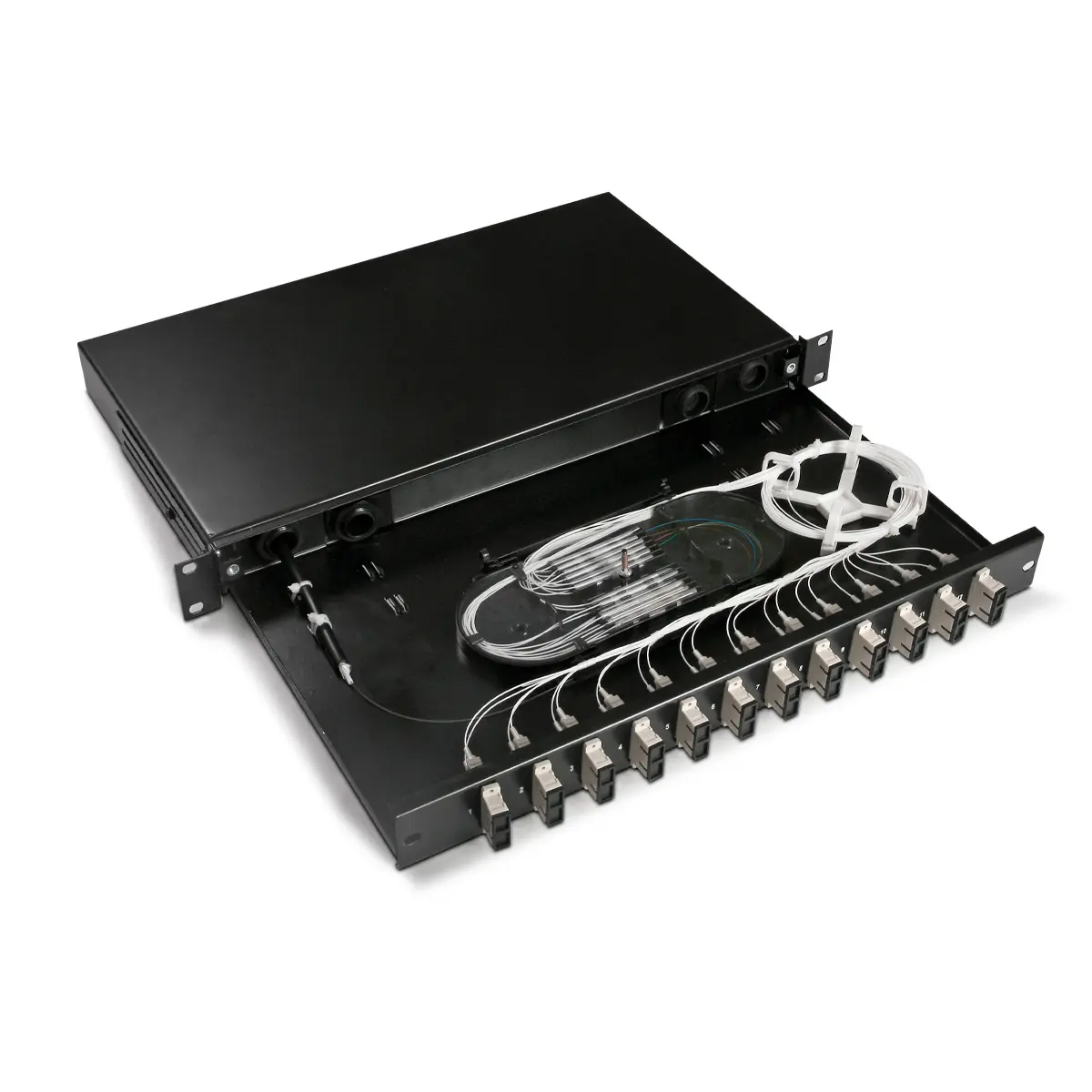

بخش سوم: پچ پنل – هسته توزیع کابل در سازمان

پچ پنل نقطه‌ای است که تمام کابل‌های افقی (کابل‌هایی که از رک به پریزهای دیواری در طبقات مختلف رفته‌اند) به آن ختم می‌شوند.

انواع پچ پنل از نظر ساختار

توصیه: حتماً از پچ پنل ماژولار (Keystone) استفاده کنید. هزینه اولیه کمی بیشتر است، اما هزینه نگهداری در طول زمان بسیار کمتر خواهد بود.

تعداد پورت‌ها و برچسب‌گذاری

• هر پچ پنل معمولاً ۲۴ پورت در ۱ یونیت دارد.
• قاعده سرانگشتی: تعداد پورت‌های پچ پنل = تعداد پریزهای فعال در ساختمان + ۲۰٪ فضای خالی برای توسعه آینده.

استاندارد برچسب‌گذاری (حیاتی برای عیب‌یابی)

هر پورت پچ پنل باید یک کد منحصربه‌فرد داشته باشد که به پریز انتهایی اشاره کند. مثال:

• F1-C04 → طبقه اول، منطقه C، پریز شماره ۴
• R02-P12 → رک شماره ۲، پورت ۱۲

نکته: از برچسب‌های پلاستیکی شفاف با چاپ لیزری استفاده کنید. ماژیک روی پچ پنل بعد از چند ماه پاک می‌شود.

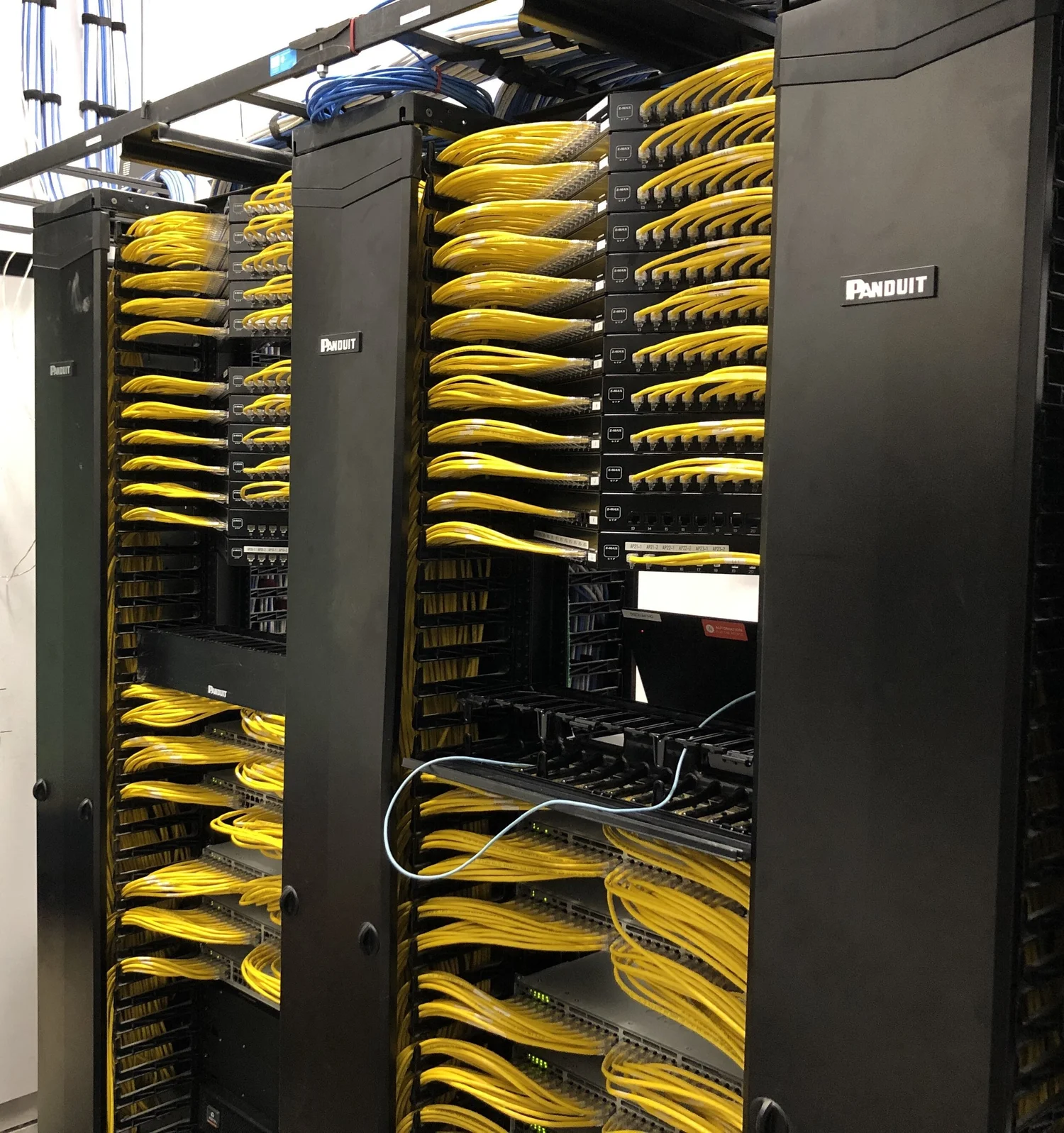

بخش چهارم: مدیریت کابل – هنری که قطعی را از بین می‌برد

مدیریت کابل ضعیف، مسئول بیش از ۵۰٪ اختلالات فیزیکی شبکه است. کابل‌های آویزان، خم شده و فشرده، دشمن شماره یک پایداری هستند.

۱. داکت عمودی (Vertical Cable Manager)

در دو طرف رک (چپ و راست) داکت عمودی نصب کنید:

• داکت چپ: کابل‌های مسی (Cat6, Cat6a)
• داکت راست: کابل‌های فیبر نوری و کابل‌های برق (کاملاً جدا از کابل مسی)

داکت عمودی باید حداقل عرض ۱۰ سانتی‌متر داشته باشد تا کابل‌ها بدون فشار قرار گیرند.

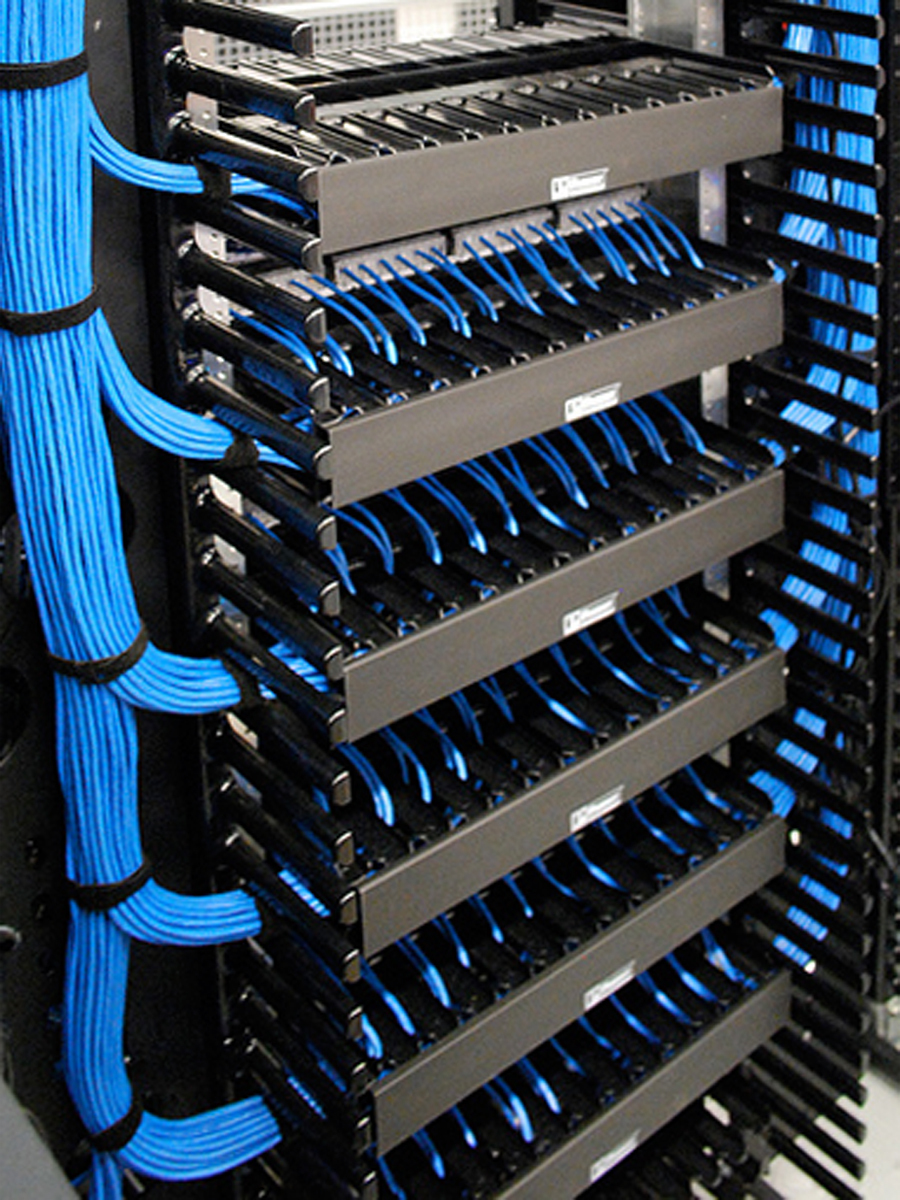

۲. داکت افقی (Horizontal Cable Manager)

هر ۲ تا ۳ یونیت یک داکت افقی ۱U نصب کنید. این داکت‌ها کابل‌های پچ کورد را از پورت پچ پنل به پورت سوئیچ هدایت می‌کنند و از آویزان شدن و گره خوردن آنها جلوگیری می‌کنند.

۳. انتخاب پچ کورد مناسب

۴. قانون شعاع خمش (Bend Radius) – مهم و فراموش‌شده

هرگز کابل را با زاویه تند ۹۰ درجه خم نکنید. از زانویی‌های مخصوص (Cable Bend Radius Guard) در گوشه‌های داکت استفاده کنید.

بخش پنجم: ارتینگ (Grounding) – سایه‌بان شبکه در برابر صاعقه و نویز

شبکه بدون ارت، شبکه مرده است. نبود ارت مناسب باعث:

• سوختن پورت‌های سوئیچ در اولین طوفان الکتریکی
• نویز القایی و کاهش سرعت واقعی
• تجمع الکتریسیته ساکن و آسیب تدریجی به بردها

مراحل صحیح ارتینگ رک:

۱. رک را به میله ارت ساختمان متصل کنید
از سیم مسی لخت یا با عایق سبز/زرد با مقطع حداقل ۶ میلی‌متر مربع استفاده کنید.

۲. هر تجهیزات فلزی را جداگانه به رک ارت کنید
از واشر دندانه‌دار (Star Washer) زیر پیچ استفاده کنید تا اتصال فلزی مطمئن ایجاد شود.

۳. پچ پنل‌های فلزی حتماً ارت شوند
پچ پنل‌های پلاستیکی نیازی به ارت ندارند، اما پچ پنل‌های فلزی با شیلد باید به رک متصل شوند.

۴. مقاومت ارت را اندازه بگیرید
با مولتی‌متر، مقاومت بین بدنه رک و میله ارت ساختمان باید کمتر از ۱ اهم باشد.

بخش ششم: تهویه و خنک‌کنندگی – دشمن خاموش تجهیزات

دمای داخل رک نباید از ۴۰ درجه سانتی‌گراد بیشتر شود. هر ۱۰ درجه افزایش دما، عمر خازن‌های سوئیچ را ۵۰٪ کاهش می‌دهد.

قوانین طلایی تهویه:

• جریان هوا از جلو به پشت: اکثر تجهیزات هوا را از جلو می‌مکند و از پشت خارج می‌کنند. پشت رک حداقل ۶۰ سانتی‌متر از دیوار فاصله داشته باشد.
• درب رک را هنگام کار بسته نگه دارید (در رک‌های بسته). درب باز باعث به هم ریختن مسیر جریان هوا می‌شود.
• از Blank Panel (پنل خالی) استفاده کنید: یونیت‌های خالی را با پنل خالی پر کنید تا هوای گرم از پشت به جلو برگردد (Short Cycling).
• فن‌های اضافی: اگر اتاق سرور تهویه ندارد، دو عدد فن ۱U در بالای رک نصب کنید (یکی مکش، یکی دمش).

بخش هفتم: برق رسانی استاندارد – UPS و PDU

۱. PDU (Power Distribution Unit)

به جای استفاده از چند راهی‌های ارزان، از PDU رک‌مونت استفاده کنید:

• نصب عمودی (کنار رک) یا افقی (در یونیت‌های خالی)
• تعداد خروجی‌های بیشتر (۸ تا ۲۴)
• مدل‌های پیشرفته با مانیتورینگ مصرف (Switched PDU)

۲. UPS (Uninterruptible Power Supply)

• توان مورد نیاز: مجموع توان تجهیزات × ۱.۵
  برای یک رک با ۴ سوئیچ + ۲ روتر + ۲ سرور، حداقل ۱۵۰۰ وات (۲ کیلوولت آمپر) نیاز است.
• نوع مناسب: لاین اینتراکتیو (Line-Interactive) برای شبکه‌های سازمانی کافی است.
• مدت بکاپ: حداقل ۱۵ دقیقه برای خاموش کردن ایمن سرورها.
• نصب: UPS را در پایین‌ترین بخش رک قرار دهید (به دلیل وزن و گرمای زیاد).

۳. قانون طلایی برق

هرگز کابل برق ۲۲۰ ولت را موازی و در مجاورت کابل شبکه نبندید.
حداقل فاصله مجاز: ۱۵ سانتی‌متر. اگر مجبور به عبور موازی هستید، از داکت مجزا استفاده کنید.

بخش هشتم: تست نهایی قبل از تحویل پروژه

قبل از تحویل شبکه به مشتری، این تست‌ها را انجام دهید:

بخش نهم: چک‌لیست نهایی – ۱۵ گام برای شبکه بدون قطعی

• رک با عمق مناسب (حداقل ۶۰ سانتی‌متر)
• داکت عمودی در دو طرف رک (چپ و راست)
• چیدمان: پچ پنل → داکت افقی → سوئیچ → تکرار
• پچ کورد نرم (Stranded) با طول کوتاه (۳۰-۵۰ سانتی‌متر)
• رنگ‌بندی پچ کورد بر اساس نوع ترافیک
• برچسب‌گذاری استاندارد روی تمام پورت‌ها
• رعایت شعاع خمش (حداقل ۵ سانتی‌متر برای Cat6)
• ارتینگ رک با سیم ۶ میلی‌متر مربع
• ارتینگ پچ پنل‌های فلزی و بدنه سوئیچ‌ها
• مقاومت ارت کمتر از ۱ اهم
• فاصله پشت رک از دیوار حداقل ۶۰ سانتی‌متر
• استفاده از Blank Panel در یونیت‌های خالی
• UPS با توان کافی در پایین رک
• فاصله کابل برق از کابل شبکه حداقل ۱۵ سانتی‌متر
• تست کامل با Fluke یا تستر حرفه‌ای

سوالات متداول (FAQ)

۱. آیا می‌توانم سوئیچ را مستقیماً روی پچ پنل نصب کنم؟
خیر. همیشه یک داکت افقی ۱U بین آنها قرار دهید تا پچ کوردها فضای کافی برای خم شدن داشته باشند.

۲. تفاوت پچ کورد جامد و نرم چیست؟
کابل جامد (Solid) برای کابل‌کشی داخل دیوار (ثابت) است. پچ کورد نرم (Stranded) برای اتصالات متحرک و کوتاه بین پچ پنل و سوئیچ است. استفاده از کابل جامد به عنوان پچ کورد باعث شکستگی رشته‌ها پس از چند ماه می‌شود.

۳. هر چند وقت یک بار رک باید تمیز شود؟
هر ۶ ماه یک بار با جاروبرقی صنعتی و برس نرم، گرد و غبار را از روی تجهیزات پاک کنید. گرد و غبار عایق حرارتی است و دمای تجهیزات را افزایش می‌دهد.

کلام آخر

یک شبکه سازمانی بدون قطعی فقط با خرید تجهیزات گران‌قیمت به دست نمی‌آید. ۷۰٪ موفقیت به نحوه نصب، مدیریت کابل، ارتینگ و تهویه بستگی دارد. یک رک شلخته با کابل‌های آویزان، حتی اگر مجهز به تجهیزات سیسکو باشد، هر هفته قطعی خواهد داشت.

قانون طلایی را فراموش نکنید: برای مشتری، یک قطعی ۱۰ دقیقه‌ای، ارزشش از یک سوئیچ ۲ میلیونی سوخته کمتر نیست. وقت و بودجه کافی برای زیرساخت فیزیکی بگذارید.
